如何使用業疆水位傳感器實現水位控制？

無人值守變電站除了普通的水浸報警以外，更多的是需要實現自動排水，從而實現水位控制，

避免對變電站正常工作造成影響。

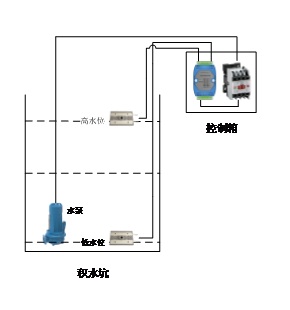

1、使用兩個光電水位傳感器-DC-01分別作為高低水位探測點實現水泵控制，可使用PLC

甚至普通繼電器作為控制終端，具體示意圖如上：

產品特點：
系統構成簡單，很容易實現水位控制；
普通繼電器就可以作為控制終端，無技術門檻；
純硬件電路，系統維護簡單；
光電水位傳感器的高可靠性，保證了系統的穩定性；
使用方便，安裝簡單；
可用于變電站積水坑、儲水箱等需要水位控制的場所；

2、使用業疆雙通道控制器實現水位控制
具體方案為使用雙通道控制器和繼電器（或PLC)，外接兩個探針替代方案1中的兩個光電

水位傳感器實現高低水位監測。
本方案除了具備方案1的結構簡單，安裝方便和適用性強外，還具有RS485智能通訊接口，

可方便的與各種監控系統連接，實現水位控制的同時，還可以遠程監控系統工作狀態。

3、單個水位傳感器配合時間繼電器實現水位控制
本方案利用時間繼電器的延時動作功能，以達到控制水位的功能。具體為水位傳感器置于

高水位點，當水位上升至探頭時，聯動時間繼電器開啟水泵，設定合適的時間，水位下降

到低水位時關閉水泵。本方案可有效降低控制系統成本，但需要根據積水坑的情況合理設

置時間繼電器。

關于水位傳感器與水浸傳感器之間的區別請點擊：http://www.szxiangwei.net/newspage1977.html

 深圳市業疆測控技術有限公司原創，如需轉載請注明出處 http://www.sumanqing.com/
