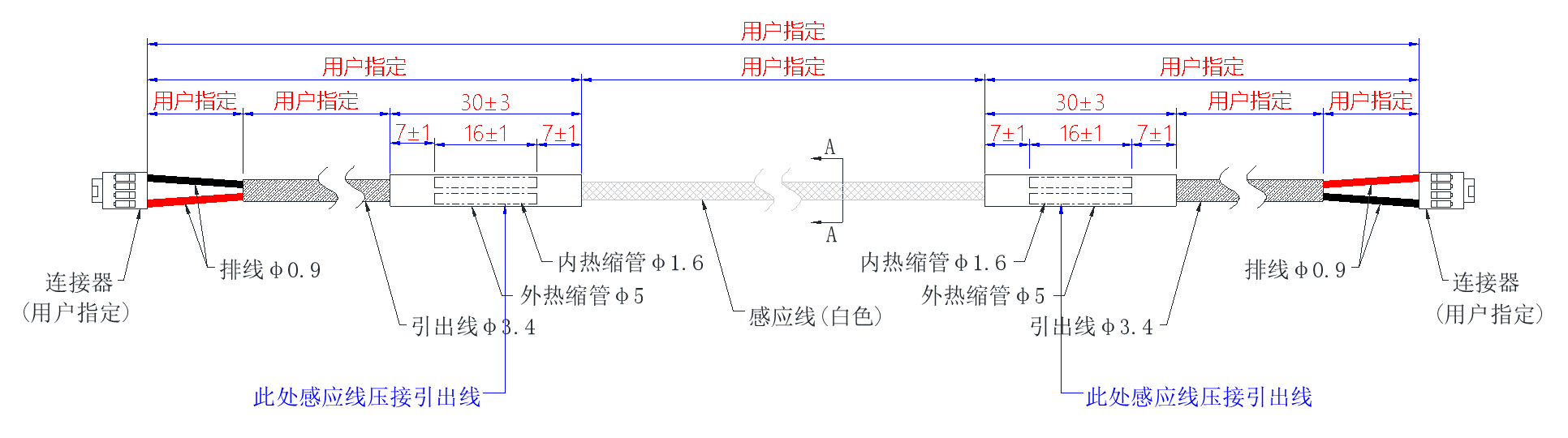

常規液冷線產品結構說明：
液冷線是由感應線與引出線組成，通過端子壓接工藝將兩種線纜連接，并使用熱縮管對兩芯線進行絕緣保護，最后使用一個大熱縮管整體固定。其中感應線由兩股各16根合金絲組成，引出線由紅黑兩股各7根銅絲組成。
引出線和感應線的長度由客戶根據服務器內部管路走向設計指定，感應線主要離波紋管和冷板插頭靠近鋪設，引出線為方便感應線纜延長與主板相連，在不需要檢測漏液的地方使用引出線。連接器型號需與用戶服務器內部板端插座匹配。
功能和原理
功能特點 液冷感應線采用編織護套設計，具有防塵、防金屬誤報、可靠性高、感應靈敏、阻燃等特點，并具有自動恢復功能，可重復使用。本產品適用于液冷服務器、高精端設備等對尺寸與靈敏度有高要求的場所。 本產品已獲得國家專利局頒發的專利證書，線纜的帶護套設計不僅可以減少環境電磁干擾降低誤報率，還大大提高了線纜的強度及使用壽命；護套采用環保尼龍纖維材料設計，具有高絕緣度特性，可直接敷設在金屬表面。 液冷感應線采用兩芯線設計，通用于任何基于短路原理的泄漏檢測系統，可配套適用于祥為及業疆不定位系列漏液控制器，以及國內外其他品牌的不定位泄漏檢測系統（區域式檢測系統）。 液冷感應線線芯采用多股線芯結構設計，增加了線纜的柔韌性，有效解決彎折過程中造成感應線不可復原、甚至損壞的問題。 液冷感應線由先進工藝加工而成，通過定制模具和端子壓接標準接頭連接引出線，美觀大方，大大增加了線纜的可靠性。 | 工作原理 當有液體與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯遇液體導通，形成回路，測漏控制器檢測到漏液情況，發出報警信號。  |
