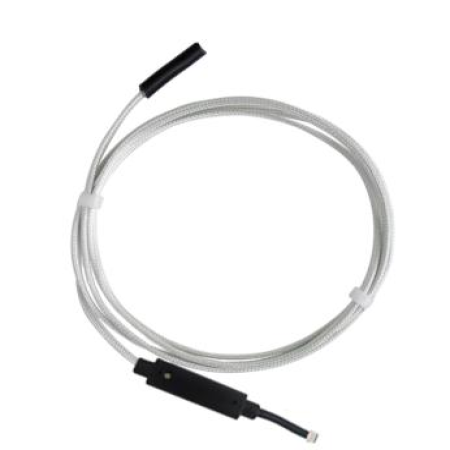

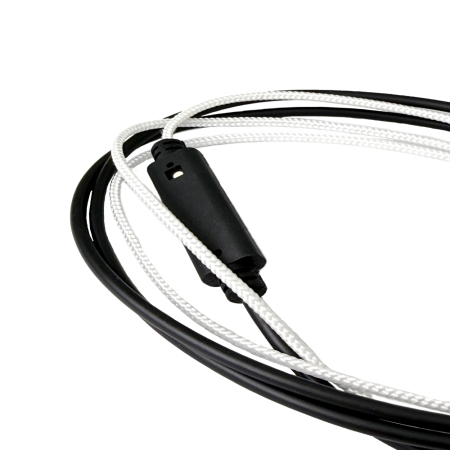

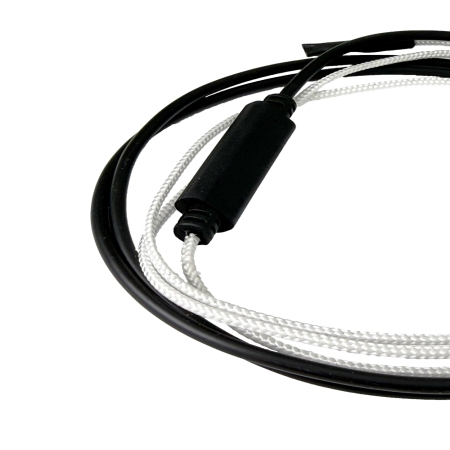

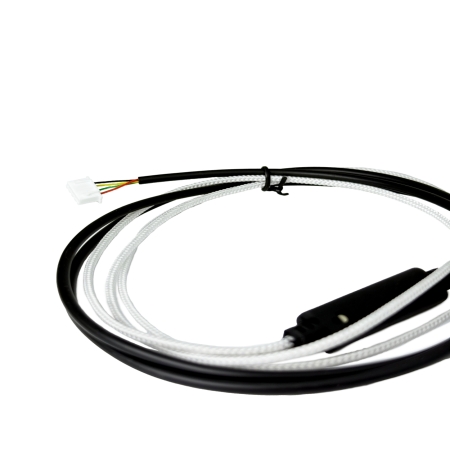

YEC-SMTA(M) 一體式液冷感應線是一款集成檢測模塊與感應線的產品，通過連接器與監控系統連接，實現供電及通信功能。感應線采用編織護套設計，具有防塵、防誤報、可靠性高、感應靈敏等特點，并具有自動恢復功能，可重復使用。本產品適用于液冷服務器、高精端設備與動力電池包內部等對尺寸與靈敏度有高要求的場所。

二．適用范圍

YEC-SMTA(M) 適應于IDC機房、數據中心、液冷服務器、新能源汽車、蓄電池等等。

三．功能特點

本產品采用感應線與檢測模塊一體化設計，方便安裝和維護，現場接線通過接線端子輕松完成。當泄漏產生時，檢測模塊輸出泄漏報警信號，泄漏指示燈變紅，排險后感應線各部位自動復位，回歸正常狀態，無需人工現場操作。 具有斷線檢測功能，當感應線斷裂時，可通過開關量信號輸出至監控系統。 本產品已獲得國家專利局頒發的專利證書，線纜的帶護套設計不僅可以減少環境電磁干擾降低誤報率，還大大提高了線纜的強度及使用壽命；護套采用環保尼龍纖維材料設計，具有高絕緣度特性，可直接敷設在金屬表面。 本產品由先進工藝加工而成，采用工廠注塑壓制標準接頭連接引出線，美觀大方，大大增加了線纜的可靠性。

四．技術規格

五．引腳定義

六．產品結構

連接器：用戶指定品牌型號

引出線：用戶指定長度

液冷感應線：用戶指定長度

圖1 線束結構示意圖

七．工作原理

當有液體與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯導通，形成回路，檢測模塊檢測到漏液情況，發出報警信號。

圖2 工作原理示意圖

八．工作狀態說明

YEC-SMTA(M) 一體式液冷感應線正常狀態下，檢測模塊指示燈呈綠色常亮；當發生漏水情況時，檢測模塊指示燈呈紅色常亮。如下圖：

圖3 正常狀態

圖4 泄漏狀態

九．調試說明

OC門需外界上拉電阻和負載。YEC-SMTA(M) 調試如下圖：

圖5 電平信號轉換示意圖

圖6 繼電器控制模式示意圖

十．安裝說明

十一．注意事項
